JBC振打扁布袋除塵器采用了 的技術。含塵氣體由下部吸風進入過濾室，粉塵被濾袋阻留，凈化空氣透過袋壁經過風機室從排風口中排出。由于濾袋表面光滑，形成稍大積塵就會自動脫澆，定時機械拍打裝置使扁布袋之間產生振動，在拍打時布面時分時合，相合布面間生成了高氣壓，分離布面間生成了低氣壓，各布面二側的氣壓差構成了反映的脈沖氣流，使積塵 剝離布面，達到過濾清灰的目的。
結構
JBC振打扁布袋除塵器由含塵氣體入口至凈化煙氣出口，本體結構由進氣管路、進氣室、袋室、灰斗、排灰閥、出口管道及反吹風系統和清灰控制系統所組成。
JBC振打扁布袋除塵器本體為全鋼結構，并設計由防熱膨脹機構措施，外殼采用輕質巖棉板雙層保溫，外表用δ=0.5鍍鋅板防護，并采用抽拉鉚釘新工藝安裝，花板用冷沖壓壓延滾壓成型工藝，既增加強度又設備質量。
JBC振打扁布袋除塵器采用的是經處理的玻纖布袋，其抗折性、性、強度及熱沖擊性能均較好,并可根據不同的煙氣特性，對玻纖進行相應的處理，達到需方使用要求和排放標準。
JBC振打扁布袋除塵器的技術性能及外形尺寸：
規 格 性能參數 | JBC-20 | JBC-32 | JBC-45 | |
過濾面積 m2 | 20 | 32 | 45 | |
處理風量 m3/h | 1800-2400 | 2880-3840 | 4050-5400 | |
過濾風速 m/min | 1.5-2 | 1.5-2 | 1.5-2 | |
阻力 Pa | 980 | 980 | 980 | |
效率 % | 99 | 99 | 99 | |
使用溫度 ℃ | <150 | <150 | <150 | |
風
機 | 型 號 | 4-72-11 | 4-72-11 | 4-72-11 |
風量 m3/h | (1975-3640) | (2430-5408) | (4020-7420) | |
風壓 Pa | 1245-784 | 1617-1068 | 1999-1313 | |
電機型號 | Y90-L-2 | Y100L-2 | Y132S1-2 | |
電機容量KW | 2.2 | 3 | 5.5 | |
振打 機 | 振幅 mm | 4 | 4 | 4 |
電機型號 | Y90S-4 | Y90S-4 | Y90S-4 | |
電機容量KW | 1.1 | 1.1 | 1.1 | |
排料 閥 | 規 格 | YJD-6200×200 | YJD-6200×200 | YJD-6200×200 |
電機容量KW | 0.6 | 0.6 | 0.6 | |
扁布袋除塵器:

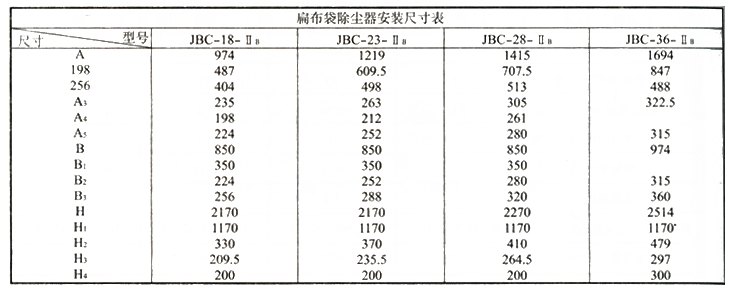

安裝尺寸表:
